輪郭線 / Edge Contour rendering

modo　501 では　シェーダーツリー内の「最終カラー出力」レイヤーに「輪郭」プロパティが追加された。



「輪郭」では、「サーフェイス境界」と「セグメント境界」を選べ、線幅、色、距離減衰が設定できる。



オリジナル形状 Jean Prouve作の Standard Chairと背景を用意。



「サーフェイス境界」を設定し、レンダリングすると上記画像のような輪郭が描かれる。プレビューでは描画されないので注意。



交差している脚部および、先端部には輪郭が表示されていないので、脚部を別アイテムに、先端部を別マテリアルに設定すると輪郭が描かれる。



全マテリアルを非表示にして、「アンビエントライト」-「アンビエント輝度」の数値を極端に上げると線画のみ描かれる。



今回の追加機能ではパスラインの抽出までサポートされていないので、Illsutratorで利用するには再度トレースする必要がある。そこで画像をIllstratorに渡し、ライブトレースを行う。トレースオプションは上記のような設定で行った。

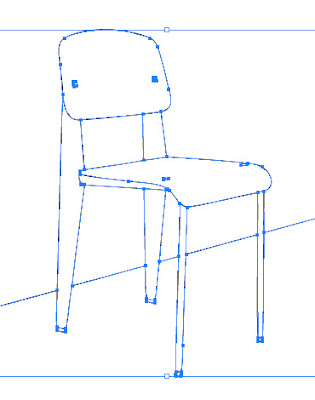

「拡張」を行うと、パスラインが簡単に抽出される。今回追加された「輪郭」オプションは、トゥーンレンダリング(Toon rendering)として期待されている機能は非常にシンプルで、ユーザー側の工夫が必須。ただし建築やプロダクトなどプレゼン前の線画抽出には必要十分な追加機能といえる。次はパスライン抽出もお願い☆
